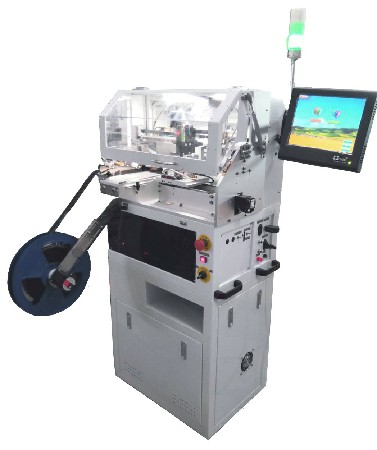

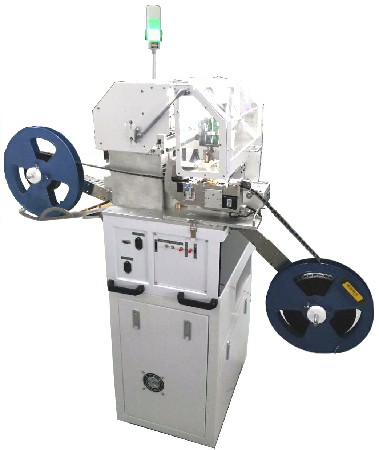

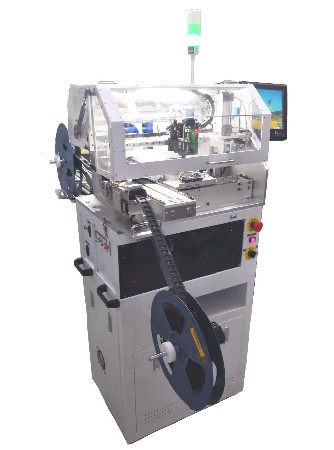

自动功率管成型机OV-APT-B-003>

发布时间:2019-06-12  阅读量:632





一、设备概述

人工将待成型的卷料盘进行上料后,利用XY-平台对功率管自动抓取放入成型平台、经平台成型后,自动将成型作业完成的功率管放回卷盘并将保护膜压合完。设备为单机方式,通过人工进行上下卷盘,以期实现功率管成型无人接触的自动生产,提高效率,保证品质。




二、设计原则

1.设备结构紧凑、使用安全、维护方便、外型美观;

2.传动合理安全,运行平稳可靠;

3.电气元件严格按照设计可靠性进行选型,确保整个系统具有较高的稳定性,可靠性和安全性;

4.兼容性好,换线调整操作方便;

5.效率和安全兼顾原则;

6.针对行业特性最适用原则


三、工艺参数

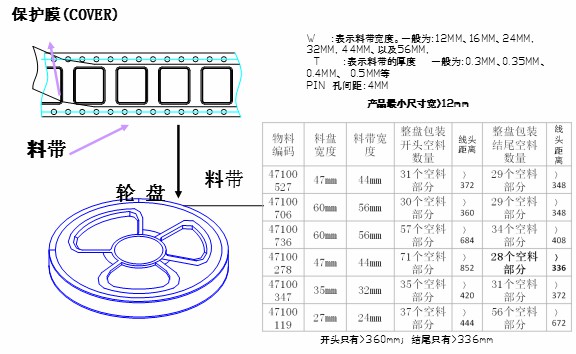

1. 料盘尺寸: 料盘半径:R16.5cm,料盘厚度:15~45 mm

2. 设备作业面高度: 900mm+/-50mm(与人工站姿作业台齐高);

3. 功率管本体尺寸:Max: 40*22mm,Min:13*12mm

4. 生产节拍: A:编带:小料11s/pcs    大料 13s/PCS  不同编带飞达可快速互换。

B:Tray 盘:8s/pcs

5. 精度要求: 系统重复定位精度+/-0.05mm;

6. 设备尺寸要求:600*430*1400(长*宽*高, 参考值,满足功能的前提下尽量小型化);

7. 电源电压: AC220 50Hz;总功率:300W  +/-40W

8. 气源气压: 2~7kgf/cm2;

9. 环境温度: 20℃±20℃

10. 设备外壳: 一体化机柜,底部带脚杯及脚轮,白色烤漆
