设备概述：

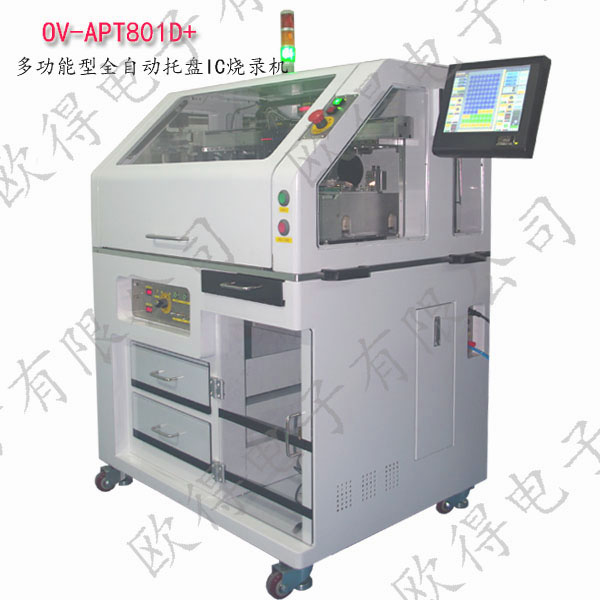

为解决市面上多数通用型1拖4、1拖8编程器人工烧录的现状，设计一款可实现自动取放料、自动识别编程器状态并通过运动机构控制适配座张开闭合，自动对OK或NG料分类摆放，配合直观方便的人机界面设定或更改各种运行参数。整机要做到更换适配座方便、快速、准确。整机设计按最严格的防静电措施和最严格的安全保护标准。整机设计紧凑实用，尽可能减少体积、重量、整机功率。在保证精度的情况下，提高设备运行速度，并尽可能做到引进其他型号编程器时，可以实现兼容更换。特别推出新产品OV-APT801D+，外型美观流畅，高端大气。

可实现艾科Beehive204自动烧录，周立功SmartPRO T9000自动烧录，米拉椭MINATO M1940自动烧录，西尔特SUPERPRO6104自动烧录。

工艺参数：

1、 单吸头，四工位两组同步，八工位四组同步，一次操作一个托盘

2、 设备作业面高度：900mm±50mm

3、 来料托盘尺寸：130mm×310mm标准拖盘

4、 生产节拍：5s/PCS----750PCS/H

5、 精度要求：系统重复定位精度±0.05mm

6、 设备尺寸：主机940mm×740mm×1500mm

7、 电源及功率：220V、50Hz、350W，外接气源≥+0.6MP

8、 防静电措施：防护罩采用防静电亚克力板，配离子风机安装架。

9、 环境温度：20℃±5℃

10、 人机界面：10.4寸触摸屏

11、 支持市面多数1拖4、1拖8烧录器（支持艾科Beehive204，周立功SmartPRO T9000，米拉椭MINATO M1940，西尔特SUPERPRO6104自动烧录）

12、 支持烧录器所配备的下压式适配座：SOP、SSOP、TSOP、QFP、QFN、BGA等封装形式
